SH5、フォレスター2010年式のバックカメラが映らなくなり故障。互換品に交換した記録。

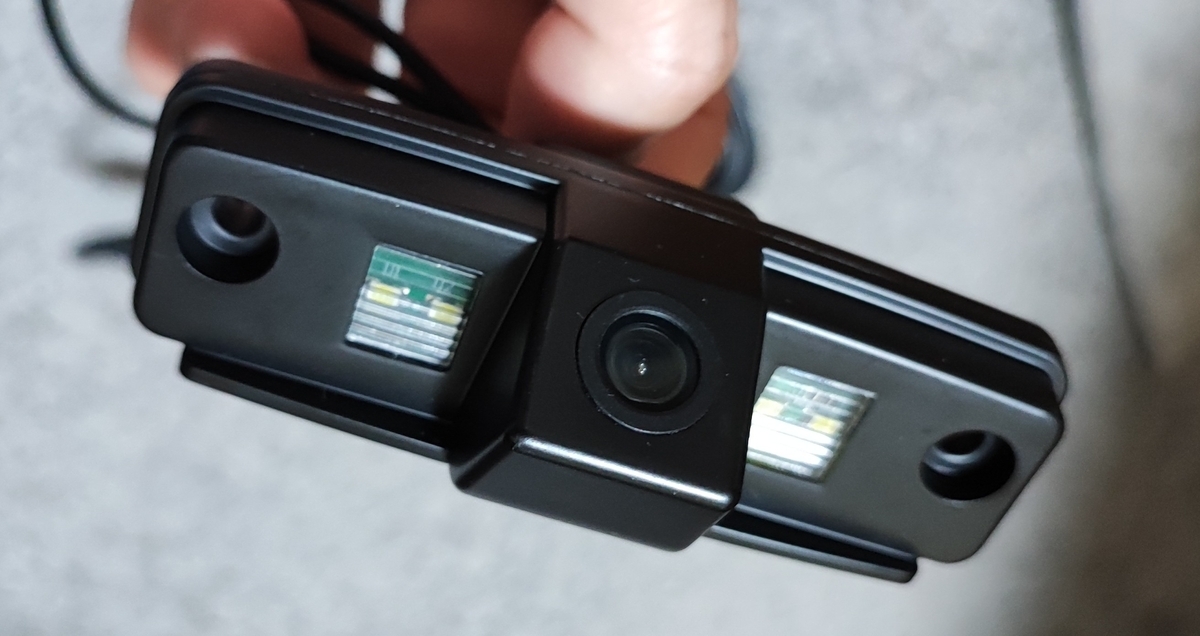

アリエクで売られている中華バックカメラ、～2000円くらい。

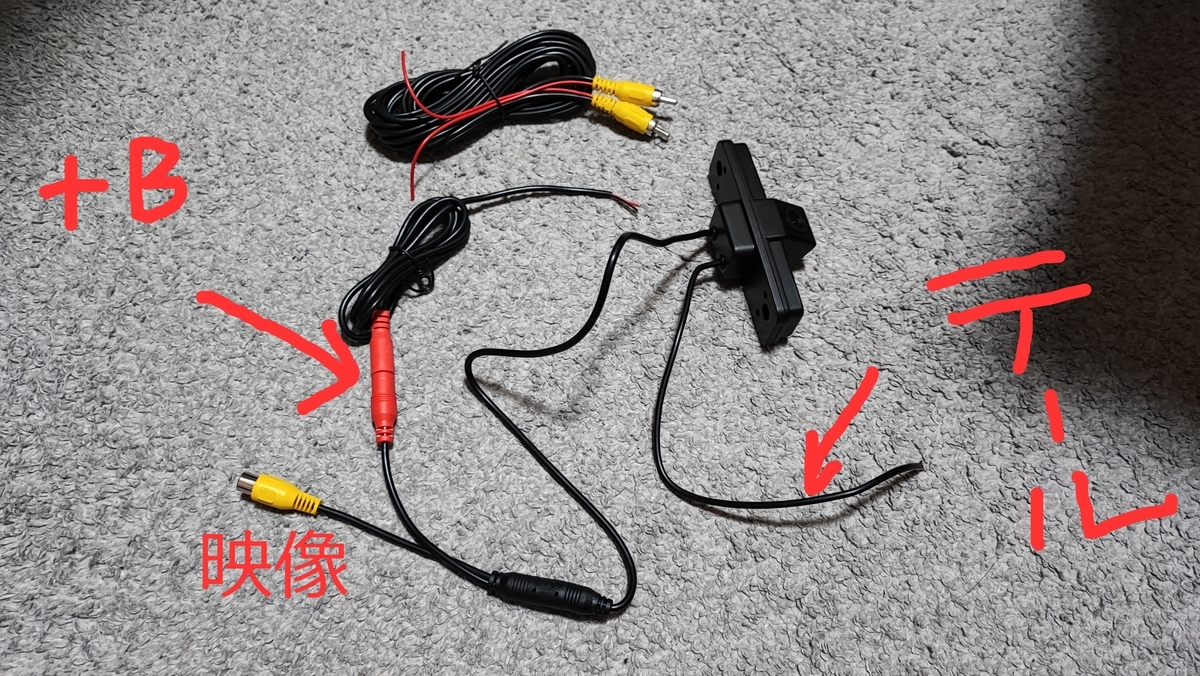

黄色が映像。赤が電源なのでACC電源に繋ぐ。ライセンスプレートの照明も兼ねているため、テールとも接続する。

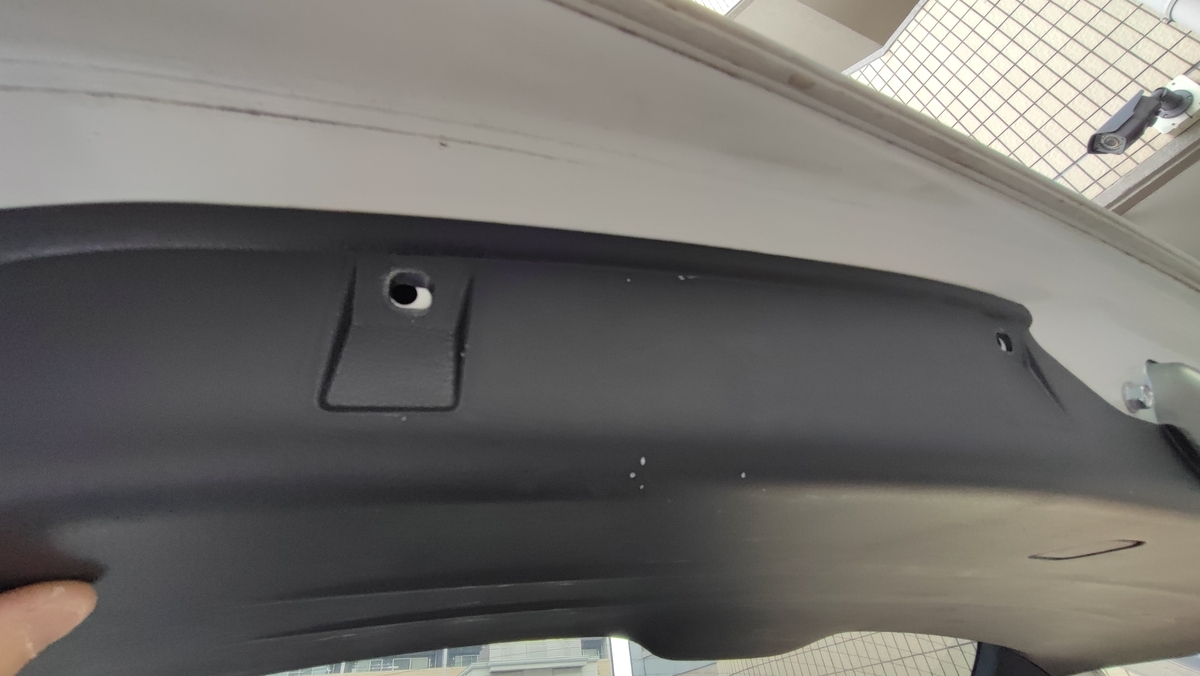

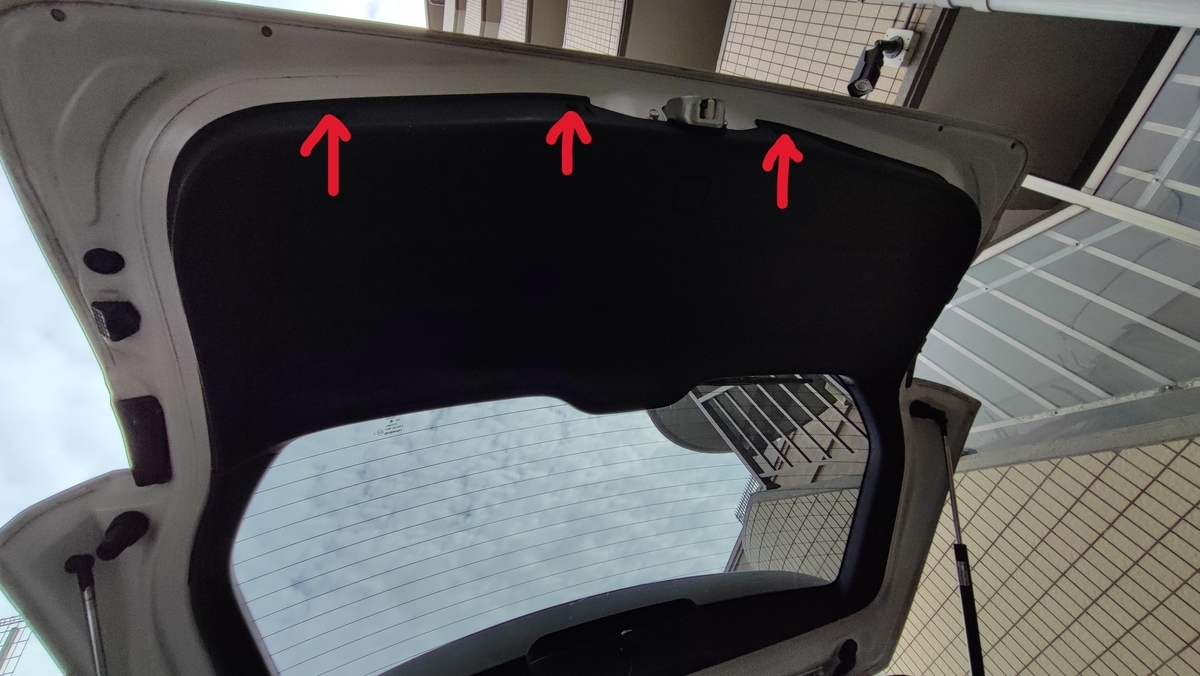

バックドアを開き、下記にクリップ3つ。

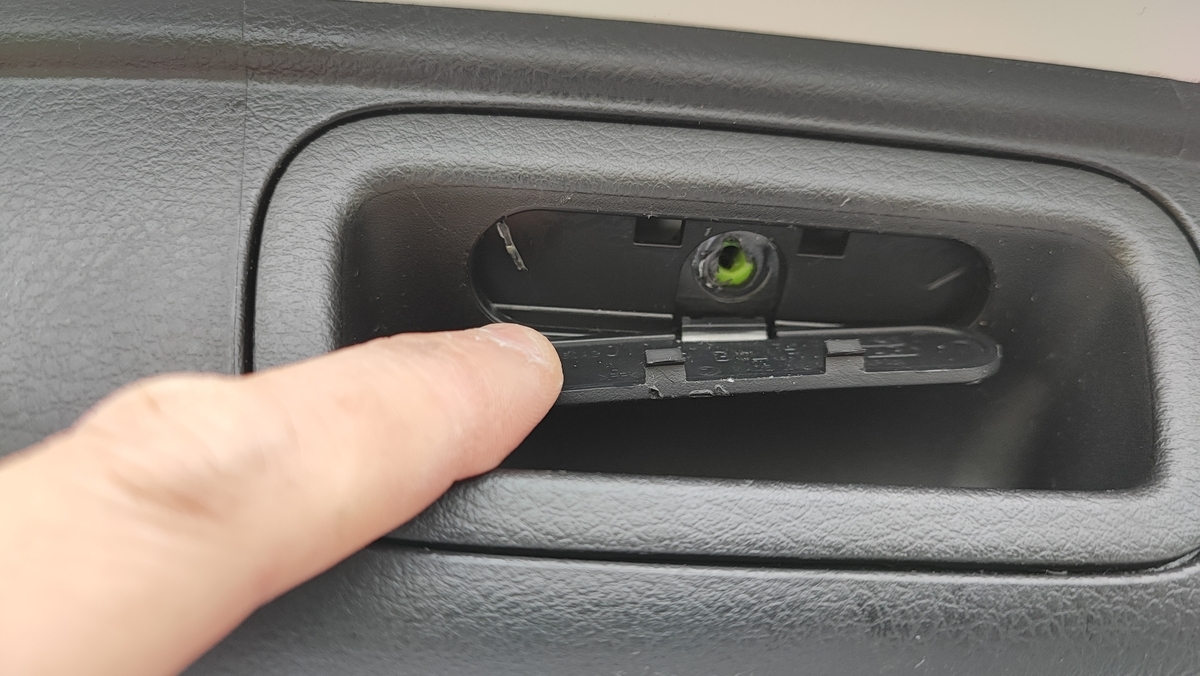

↓ ハンドル部分にネジが隠れている。

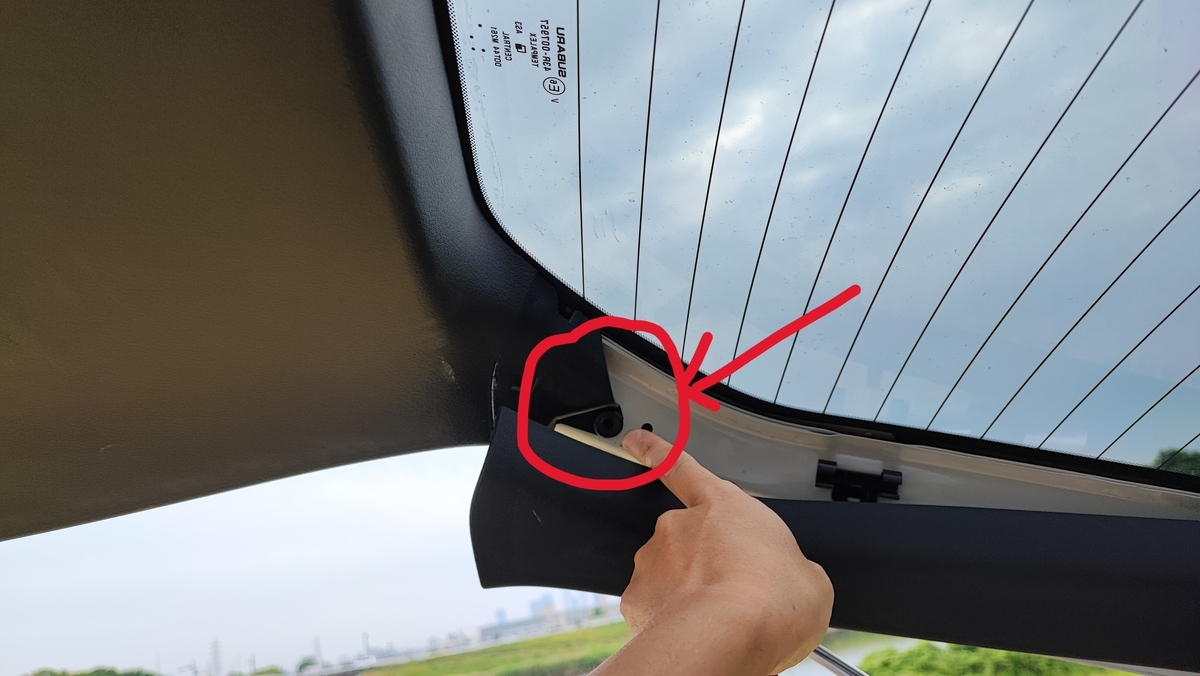

↓ 左右のリアピラーのところに隠しネジ。左右にある。

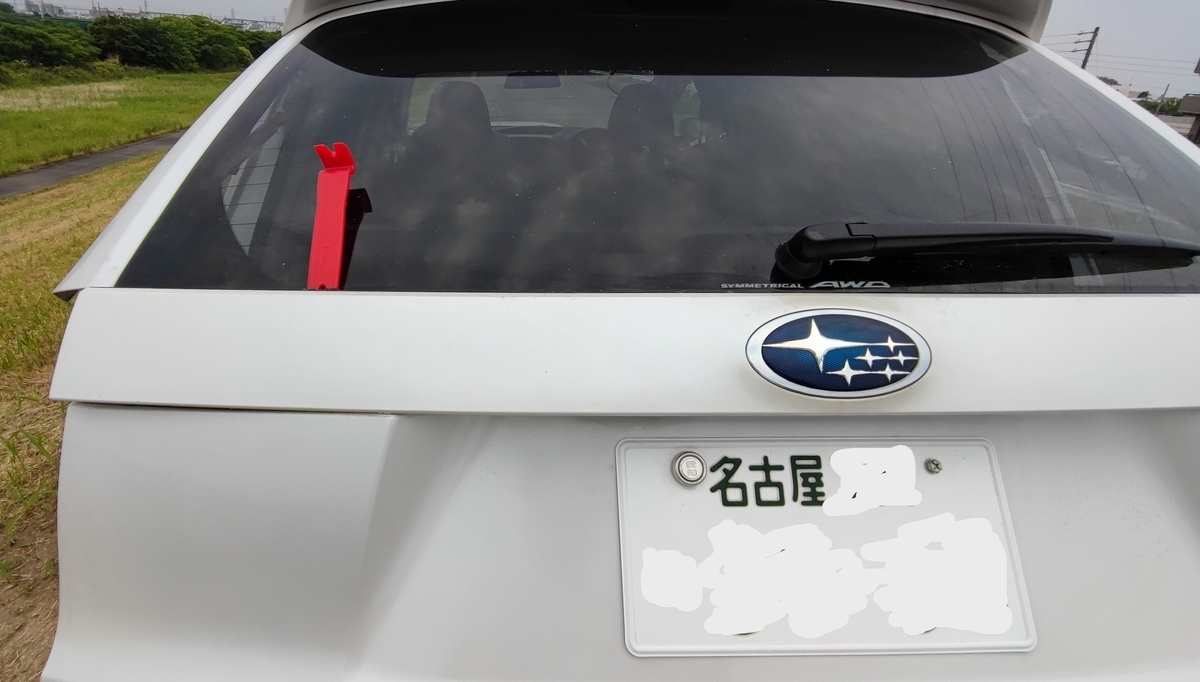

あとは内装はがしでバコバコクリップを抜けば・・・

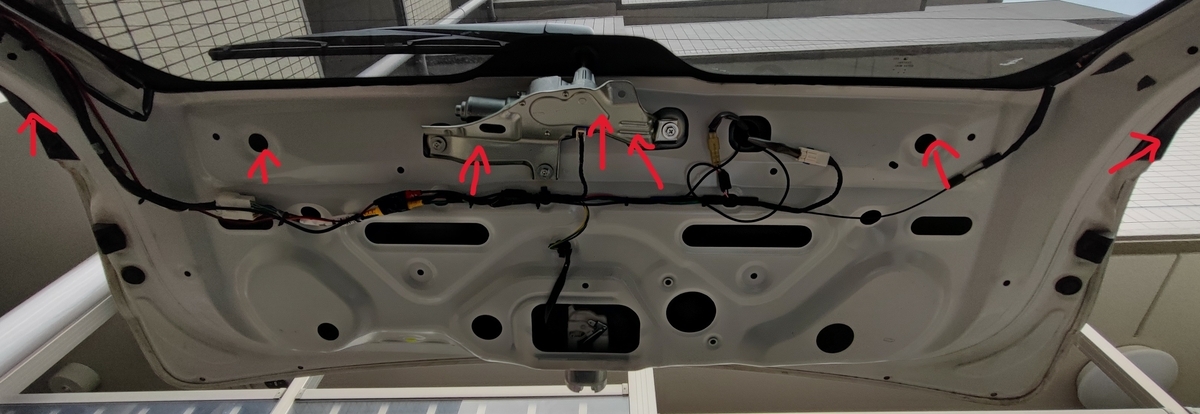

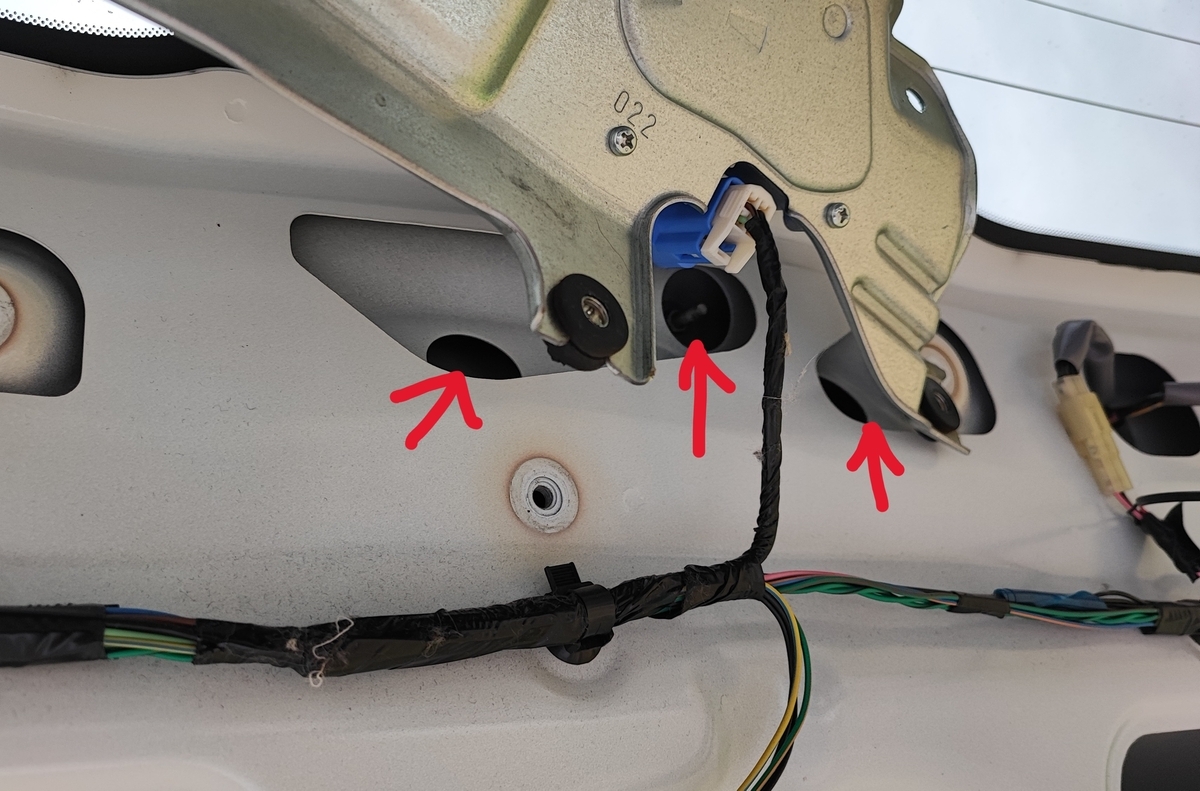

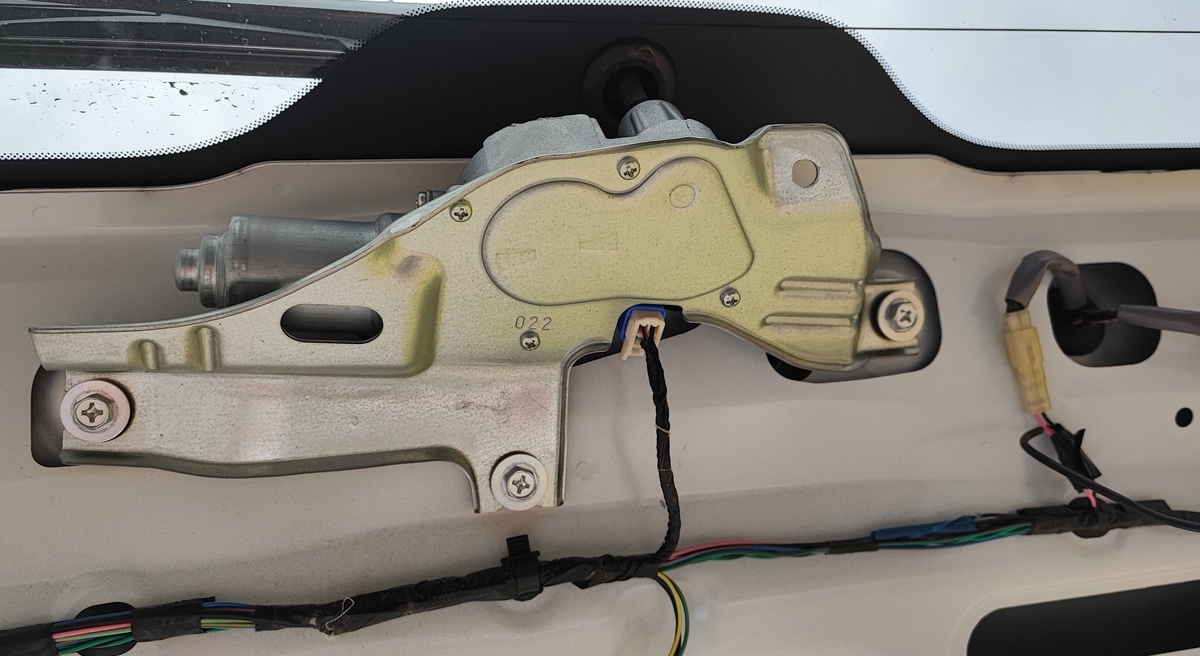

矢印のところにリアガーニッシュを固定しているネジあり、すべて外す。リアワイパーは固定されている3つのネジさえ取り去って・・・
ASSYごとズラすことで、隠れネジにアクセスできる。リアワイパーは綺麗に外さなくてもイケる。
ガーニッシュ固定しているネジをすべて外したら・・・クリップで止まっているため内装はがしを突っ込みパコパコ外す。

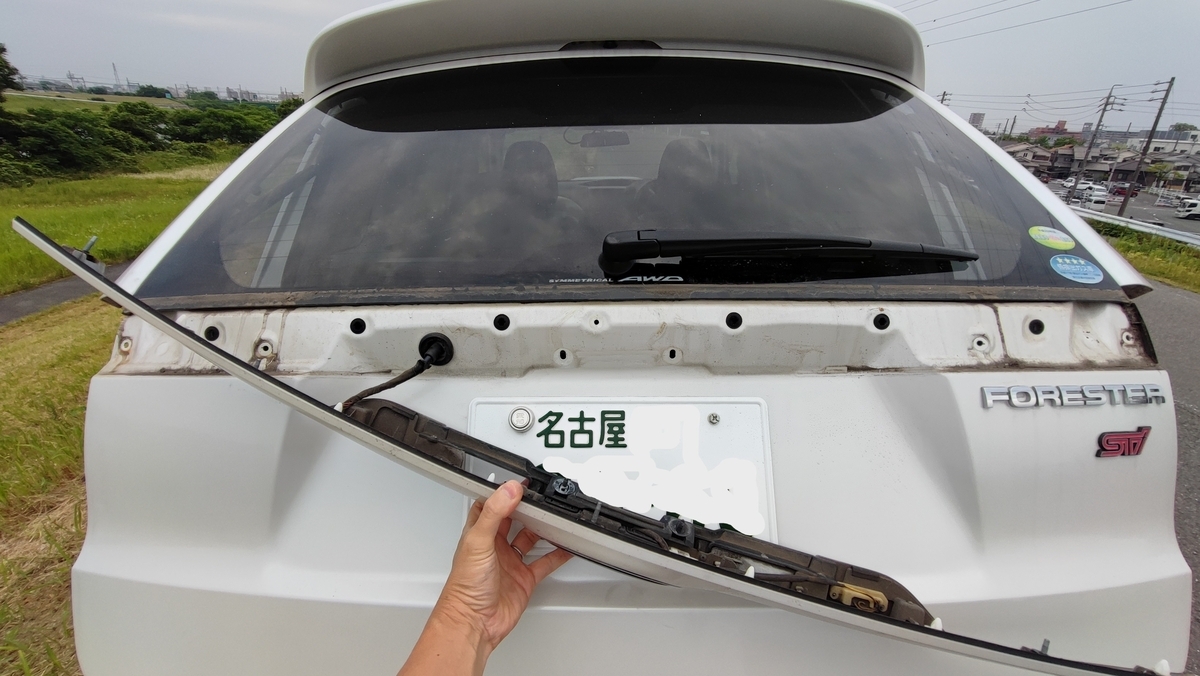

するとこんな感じに、リアガーニッシュがとれる。
あとは、リアカメラを取り付け・・・

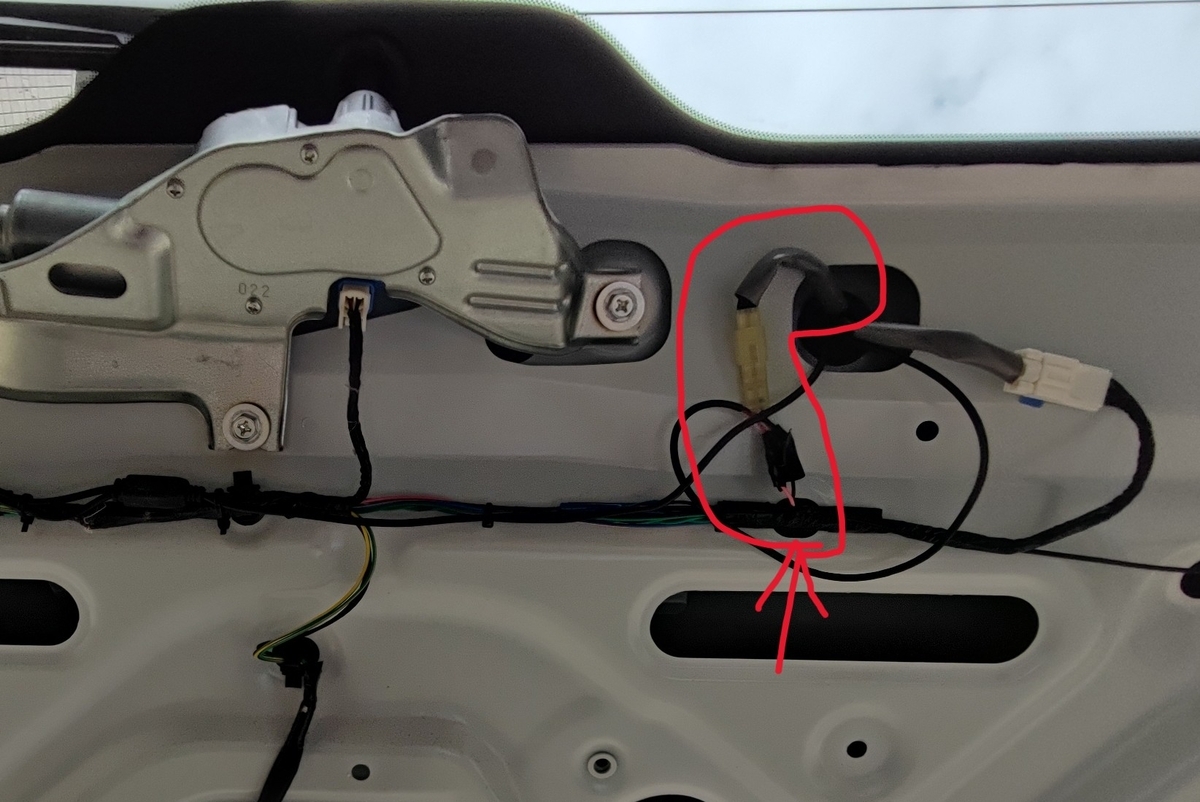

配線はグロメットから通して車内へ。
上図のテールと接続すればいい。ピンクがプラス、黒がマイナスである。

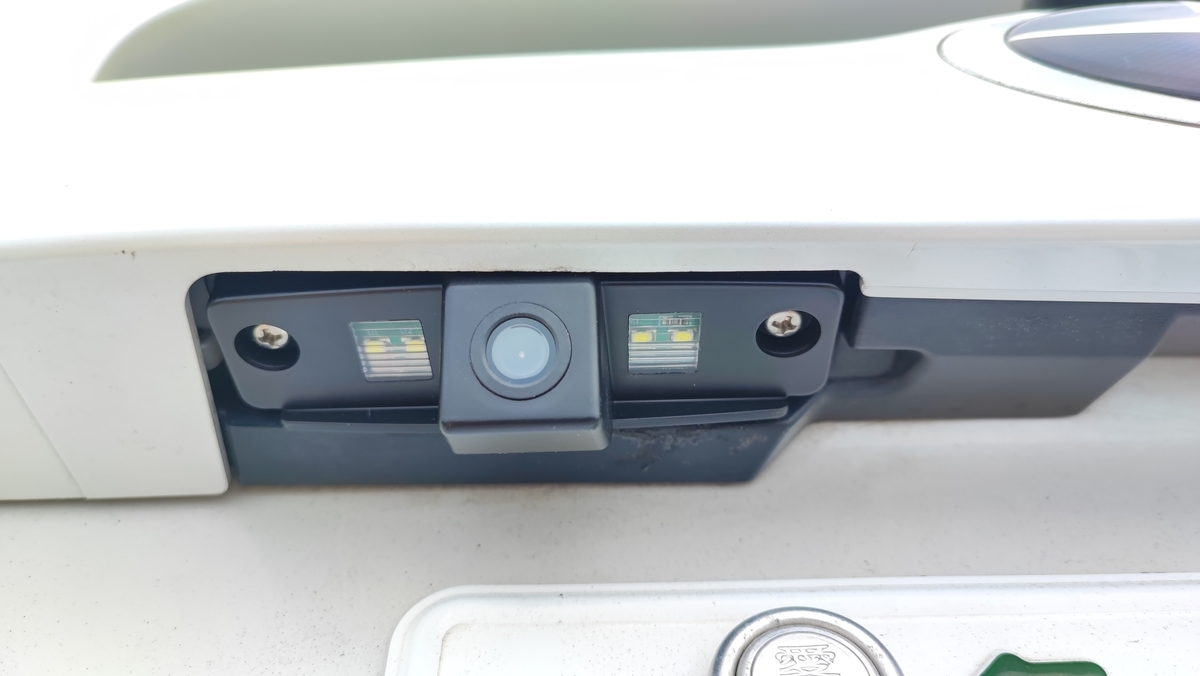

取付完了。このライセンスプレート一体型のカメラは後付け感が無くて良い(≧▽≦)
内装パネル戻す前に、

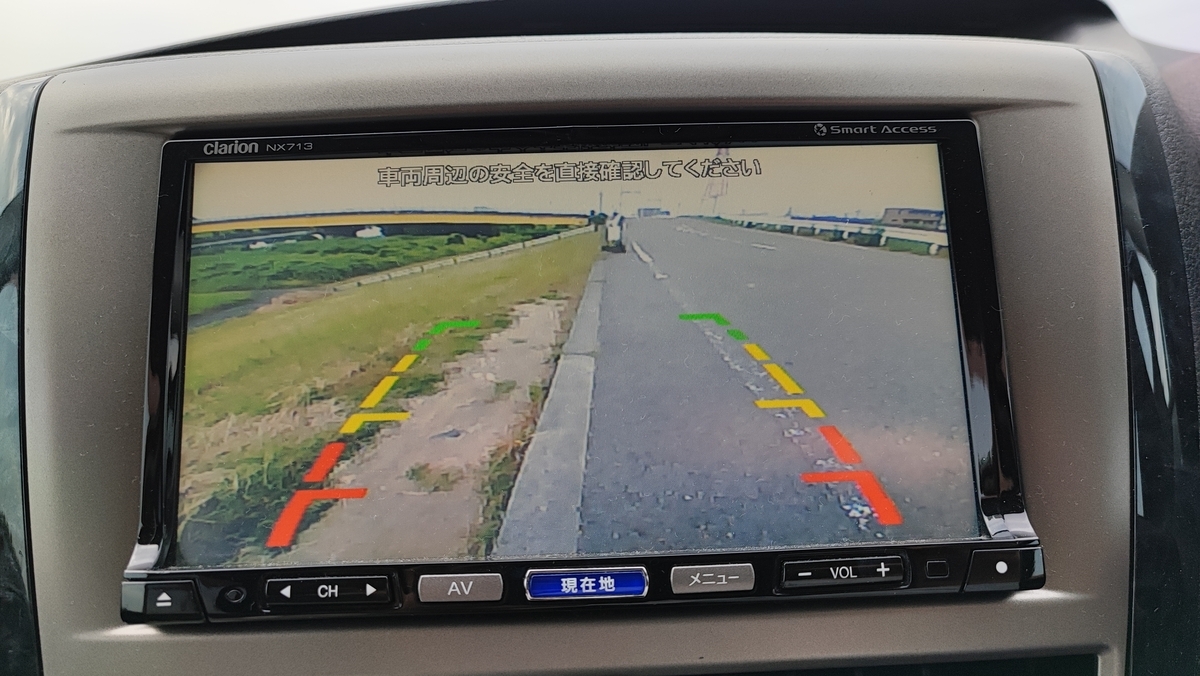

バック入れて映像が出るか、テールONしたときにライセンスプレートの照明が点くか確認して終了。
